一、概述：

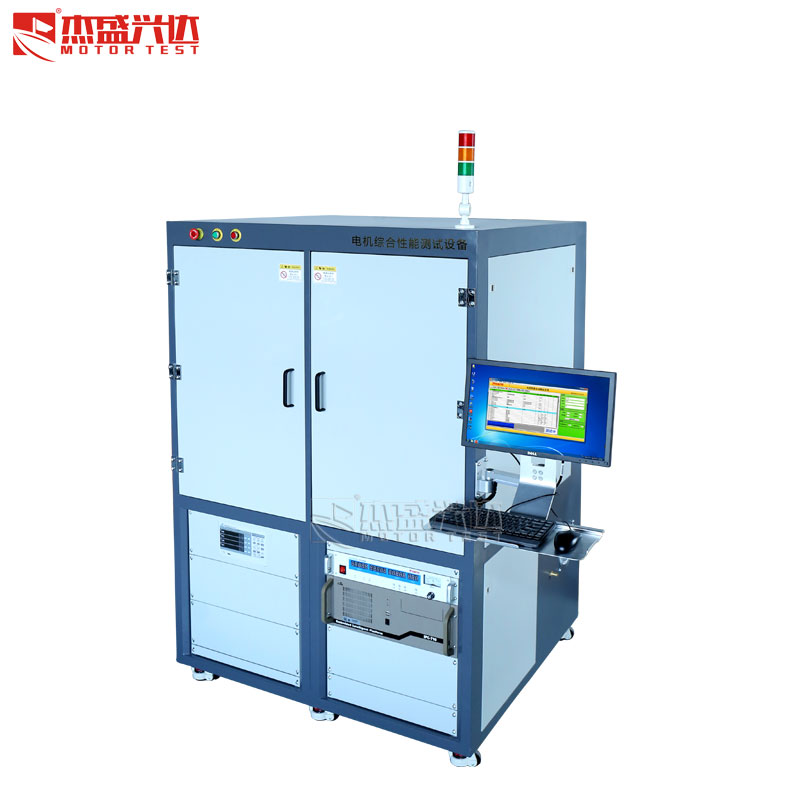

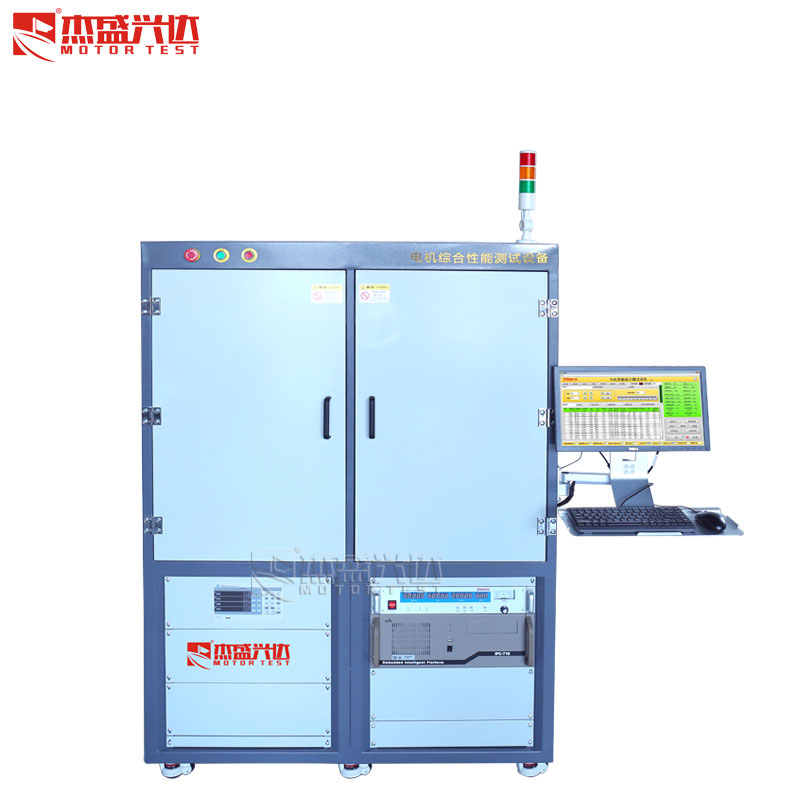

電機出廠測試系統是專門應用于電機出廠測試（量產下線）的使用場景下，對電機的綜合性能進行快速、全面的測試，以保證下線的每一臺電機都能滿足客戶的品質要求。電機的綜合性能測試包括電機的動態和靜態性能。

二、測試項目：

動態性能：→ 空載輸入?yún)?shù)：電壓、電流、電氣功率、頻率、功率因數、電流不平衡度；

                 → 空載輸出參數：轉矩、轉速、轉向、機械功率；

                 → 負載輸入?yún)?shù)：電壓、電流、電氣功率、頻率、功率因數、電流不平衡度；

                 → 空載輸出參數：轉矩、轉速、轉向、機械功率；

                 → 堵轉輸入?yún)?shù)：電壓、電流、電氣功率、頻率、功率因數、電流不平衡度；

                 → 堵轉輸出參數：轉矩、轉速、轉向、機械功率；

                 → 反向電動勢；

靜態性能：→ 工頻耐壓；

                 → 絕緣電阻；

                 → 匝間耐壓；

                 → 電阻測試：線圈電阻，旋變電阻，熱敏電阻，接地電阻，電阻不平衡度；

                 → 電感測試；

三、測試項目參數范圍：

→ 電壓：0---1000V，支持DC和DC電壓，支持針對PWM電機驅動波形的電壓測量；

→ 電流：0---20A，支持擴展；

→ 頻率：DC，0.1Hz---100kHz；

→ 轉矩：0---100N.m，支持擴展；

→ 轉速：0---10000轉，最小1轉，支持拓展到0.1轉；

→ 轉向：正轉、反轉判斷；

→ 電阻：1uΩ---2MΩ；

→ 電感：0.00001uH--99.9999kH；

→ 工頻耐壓：交流耐壓：5kV/ 0---20mA；

                     直流耐壓：6kV/ 0---10mA；

→ 絕緣電阻：1kV/ 0.1MΩ---10GΩ；

→ 匝間耐壓：DC 300---3000V；

四、軟件功能：

▲ 支持掃碼槍；

▲ 支持中英文菜單切換；

▲ 支持機型碼和訂單碼雙重輸入和查詢；

▲ 支持工廠MES功能；

▲ 支持數據庫存儲功能；

▲ 支持測試報告輸出報表功能；

▲ 支持打印機打印報告功能；

▲ 獨立測試報告查詢系統功能；

▲ 支持雙工位切換功能；

▲ 支持EtherCAT，Profinet,，RS232，RS485，CAN等通訊接口。

五、主要特點：

■ 智能化：系統可通過網絡接口與外部互聯網進行連接，實現數據交互與資源共享，滿足新一代物聯網的需要；

■ 模塊化：測試模塊完全獨立，可根據需求實現串行或并行測試，雙工位或多工位組合測試模式；

■ 高性能：兼容耐壓、絕緣、電阻、匝間、空載、堵轉、電感等測試項目；

■ 適應性強：匝間測試支持10uH以上線圈的匝間測試，匝間測試電壓閉環反饋，測試更加準確；

■ 效率高：一次接線，一站式完成全部性能檢測；

■ 使用方便：專業測試軟件，人性化操作界面；

■ 數據化管理：測試項目編輯功能、測試報表導出功能、測試數據分析功能、各項檢測項目可開通或屏蔽功能等。

■ 快速裝夾：一次夾裝，系統自動測試并保存測試數據，后期可以對接MES系統。

■ 所有檢測項目均可設定限值，遇測試數據超標自動聲光報警，自動統計測試產品數量，自動統計合格率和合格產品數量。

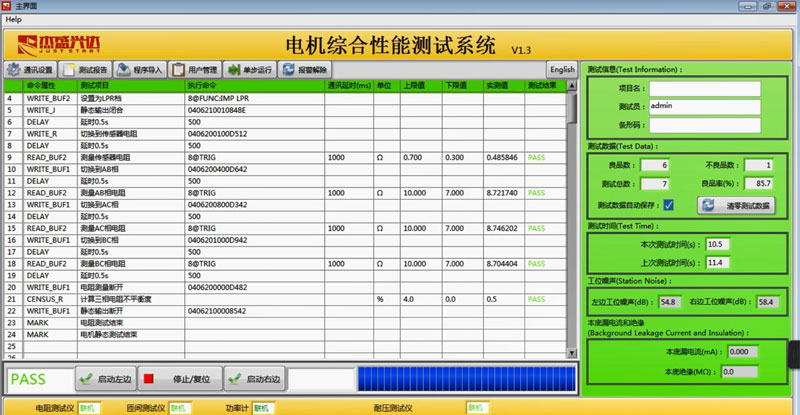

六、軟件界面參考：
